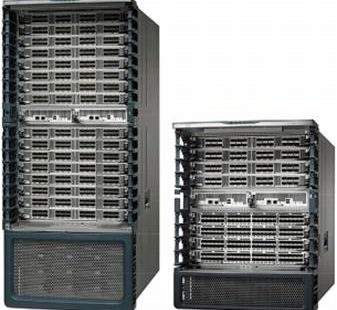

Cisco Nexus 7700 Series Switches
Cisco在今年六月底推出了新款的Nexus 7700交換器,有7710與7718兩個型號,以下做簡單介紹。
-
- Nexus 7010有10個Slot,7018有18個Slot,這二款是定位在Data Center的Core,提供High Throughput、 High Density的需求,是目前業界40/100GE Port Density最高的交換器,已經可以下Order。
-
- Nexus 7700提供的I/O模組有F2E系列與F3系列,F3系列要等到今年年底,Nexus 7000與7700的模組不可以混用。
F2E系列- Nexus 7700 48 Port 1/10GE (光纖)
F3系列
- Nexus 7700 24 Port 40GE
- Nexus 7700 12 Port 100GE
- Nexus 7000提供的F3模組有以下兩款,因受限於背板頻寛所以支援的Port數不多。
- Nexus 7000 12 Port 40GE
- Nexus 7000 6 Port 100GE
- F3系列I/O模組可以Cover掉M1/M2/F1/F2/F2E系列的功能,如下表。在Nexus 7000上的M1/M2才有支援 OTV、LISP、MPLS的功能,F1/F2/F2E則沒有,但也唯有F1/F2/F2E才支援FEX、FCoE、FabricPath的功能, 所以M1/M2與F1/F2/F2E有各自不同的功能,但到了F3之後整合了M1/M2/F1/F2/F2E系列的功能,未來不 會有這個多類型的模組,只會有一種。
- Nexus 7700提供的I/O模組有F2E系列與F3系列,F3系列要等到今年年底,Nexus 7000與7700的模組不可以混用。
-
-
Nexus 7700的效能是7000的5倍之多,7710的Throughput是42Tbps,7718的Throughput高達83Tbps。 Nexus 7700的Switch Fabric可以支援到一片220Gbps共可插到6片,總頻寛可達1.3Tbps per slot,所以才 能支撐40G/100G High Density的需求。
-
-
Nexus 7000與7700要如何建議給客戶,請參考以下幾點:
- 客戶以1/10GE需求為主且成本考量之下,建議推Nexus 7000系列。
- 客戶需要較多Port數的40G/100G需求,建議推Nexus 7700系列。
- Nexus 7000有支援Service Module(目前有NAM),Nexus 7700未支援。
