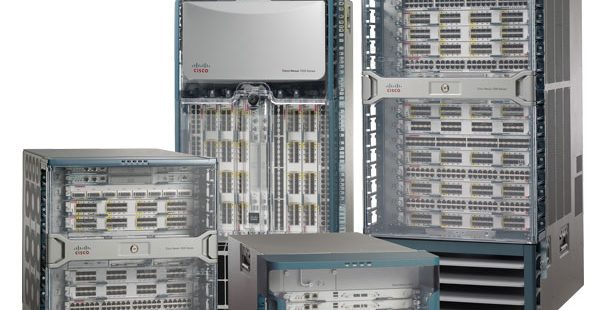

Cisco Nexus 7000 Series Switches

/ 19 4 月, 2018/ Product-Switch

概述

Cisco Nexus 7000 系列交換機最大限度地集成了可擴展性和運營靈活性而且為一個模塊化數據中心級產品系列，適用於高度可擴展的萬兆以太網網絡，其交換矩陣架構的速度能擴展至15Tbps以上。

它的設計旨在滿足大多數關鍵任務數據中心的要求，提供永續的系統運營和無所不在的虛擬化服務。
它的創新設計專門用於支持端到端數據中心連接，將IP、存儲和IPC網絡整合到單一以太網交換矩陣之上。
作為第一款下一代交換機平台，提供了集成永續性，以及專為數據中心可用性、可靠性、可擴展性和易管理性而優化的特性。

產品特性及優點

  1. 營運連續性-零服務中斷的架構
    能有效的適應新興的數據中心發展趨勢，例如資源虛擬化、更高的傳輸速度(40Gbps以太網和100Gbps以太網)和統一矩陣。
  2. 安全特性-為數據機中心提供全面、實用的安全保障
    可以借助強健的控制平面和線速的加密、解密功能，提供全面的安全特性，實現對數據中心的協議和應用更加簡便、透明的安全控制。還支持Cisco TrustSec，這是Cisco推出的新型架構，可以通過集成化策略框架創建具有角色感和能力的網路
  3. 簡化端到端管理 降低管理複雜度以及提高效率
    專門為高度可擴展的端到端萬兆以太網而設計，它的矩陣架構可擴展到每秒15T(Tbps)以上，將來還能支持出色的擴展性，不間斷的系統運行和極高的傳輸靈活性
  4. 虛擬化架構 通過多級虛擬化現實資源整合
    決定網路設備虛擬化級別的主要組件為：控制平台、數據(或者轉發)平面、管理平面、軟件分區、硬件組件。可根據業務需求劃分為多個虛擬設備，VDC能夠真正地區分不同虛擬設備的網路流量，提供上下級別的故障隔離，以及通過創建獨立的硬體和軟件分區現時有效的管理。
  5. 數據中心基礎設施拓墣
    Cisco和Panduit已協作探索出了新一代的企業數據中心拓墣，為高性能、靈活、易於擴展且穩定可靠的數據中心設計提供了設計準則

Nexus 7000 Series產品規格：

項目
說明
產品兼容性
支持所有Nexus 7000系列模塊
軟件兼容性
Cisco NX-OS 4.0或更高版本(最低要求)
選項
  • 空氣過濾器
  • 可鎖定的機箱前門
性能
通過控制引擎和交換矩陣模塊，提供480 Mpps (IPv4單播)的包轉發能力
可靠性和可用性
  • 故障間平均時間(MTBF): 264,552小時
  • 所有冗餘組件支持熱插拔(OIR)：控制引擎、交換矩陣、電源和風扇架
MIB
支持SNMP 3、2c和1；如需詳細的MIB支持信息，請參見Cisco NX-OS軟件版本說明
網絡管理
  • 思科數據中心網絡管理器(DCNM) 4.0
  • Cisco VFrame Data Center 1.2
編程界面
  • XML
  • CLI
  • Cisco DCNM 4.0 Web服務
物理尺寸
  • 可用機架空間：21個機架單元(21RU)?
  • 10插槽機箱：2個專用控制引擎和8個I/O模塊
  • 5個交換矩陣模塊插槽
  • 3個電源插槽
  • 尺寸(長 x 寬 x 高)：36.5 x 17.3 x 33.1英吋 (92.7 x 43.9 x 84.1 釐米)
  • 包括電纜管理架和機箱門的機箱高度是38 英吋(96.5釐米)
  • 設備安裝在一個標準的19英吋(482.6毫米) EIA機架上
  • 重量
  • 純機箱：200磅 (90公斤)
  • 完全配置：500磅 (227公斤)
  • 電源要求：110到240 VAC
環境參數
  • 空氣流通方向：前後上下流通
  • 工作溫度：32到104°F (0到40°C)
  • 工作相對濕度：5到90%，非冷凝
  • 工作高度：–500到13,123 英呎(機構認證為0-6500英呎)
  • 地震: Zone 4，GR63
  • 樓面荷載: 每平方英呎190磅?
  • 工作振動
  • GR63, Section 5.4.2
  • ETS 300 019-1-3, Class 3.1, Section 5.5
  • 存放的海拔高度：1000到30,000英呎
  • 存放溫度：–40到158°F (–40到70°C)
  • 存放相對濕度：5到95%，非冷凝
  • 熱耗散：最大12,000W/機箱 (實際耗散較低，視機箱配置而定)
安全
  • UL/CSA/IEC/EN 60950-1
  • AS/NZS 60950
