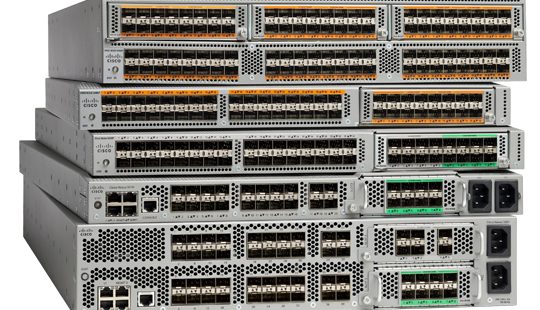

Cisco Nexus 5000 Series Switches
/ 19 4 月, 2018/ Product-Switch
概述
思科Nexus 5000系列交換器的創新架構，簡化數據中心的轉型，協助建構一個標準化、高效能的整合光纖架構。新一代的數據中心配置許多高密度、多重核心、內含大量虛擬機器的伺服器。思科 Nexus 5000系列能滿足商業、服務、應用、以及營運等方面的需求。
此交換器系列使用簡潔的架構，在所有埠上支援10GE乙太網路，而且無論資料包大小和運用何種服務，都保持一致的低延遲。它支援思科資料中心乙太網路功能，提高了乙太網路的可靠性、效率性和可擴充性。這些特性使該交換器可在一個無損耗的乙太網路上，支援多個流量類別，由此實現了區域網路、儲存區域網路和集群環境的整合。它能將 FCoE 連接到本地光纖通道，保障現有儲存系統投資，並大大簡化機架內佈線。除在伺服器上支援標準10GE乙太網路卡(NIC)外，Cisco Nexus 5000 系列能融合網路適配器(CNA)的整合式 I/O 適配器集成，將乙太網 NIC 與光纖通道主機匯流排適配器(HBA)相結合，透通地遷移到一個統一網路陣列，與現有運用、管理軟體和 OS驅動程式協調一致。此交換器系列與第三方(third-party) 集成收發器和 Twinax 佈線解決方案集成，在機架級別為伺服器提供了非常經濟高效的10GE乙太網路連接，無需再使用昂貴的光收發器。
產品特性及優點
- 連接埠及電源連接位於後端的伺服器設計
- 交換器連接埠位置接近伺服器連接埠有助於儘可能縮短纜線長度
- 可從前端面板使用熱抽換式電源和風扇模組
- 與伺服器一致的由前至後冷卻
支援高效資料中心冷熱通道設計
- SFP+ 連接埠
- IEEE 資料中心橋接 （DCB）
- 支援無損失傳輸，從而支援伺服器 I/O 整合
- 優先流量控制 （PFC） 可簡化對單一網路連結上多種流量類型的管理作業
- 增強傳輸選擇可針對不同流量類型 （SAN 及 LAN） 進行一致排程
- 資料中心橋接交換 （DCBE） 可在伺服器 CNA、交換器以及交換器彼此之間提供自動交涉功能，進而簡化網路部署
- 基於標準的 FCoE 通訊協定
- 直接通訊協定對應可保留現有的Cisco光纖通道網路管理模型與公具
- 有助於保護在員工訓練及軟體方面的投資
- 統一 I/O 可將資料 I/O 整合至 Layer 2 乙太網路
- 有助於降低伺服器介面卡、纜線及上游交換器的資本及營運成本
- 便於實施「連接一次」（wire-once） 資料中心策略，以使所有伺服器都能支援 SAN 連線
擴充模組選項
Cisco Nexus 5000 系列能夠支援擴充模組，以增加 10GE 乙太網路埠、思科資料中心乙太網路埠和 FCoE 埠的數目；或經由1/2/4 Gbps光纖通道交換器埠連接到光纖通道儲存區域網路(SAN)；或運用這兩個目的。Cisco Nexus 5020 支援以下任意兩個模組的組合：
- 1個乙太網路模組，提供6個 10GE 乙太網、思科資料中心乙太網路和 FCoE SFP+埠。
- 1個光纖通道和乙太網路模組，提供4個 10GE 乙太網路埠、思科資料中心乙太網路埠和 FCoE SFP+埠，以及4個經由SFP介面提供1/2/4 Gbps本地光纖通道連接的埠。
- 1個光纖通道模組，提供8個經由SFP介面提供1/2/4 Gbps本地光纖通道的埠，以便透通連接現有光纖通道網路。
